CHIARAVALLI

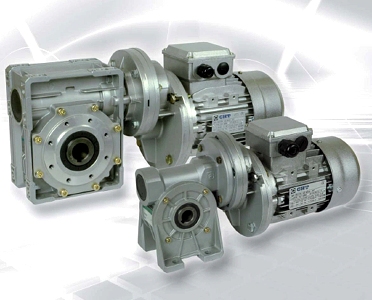

Редукторы и электродвигатели Chiaravalli

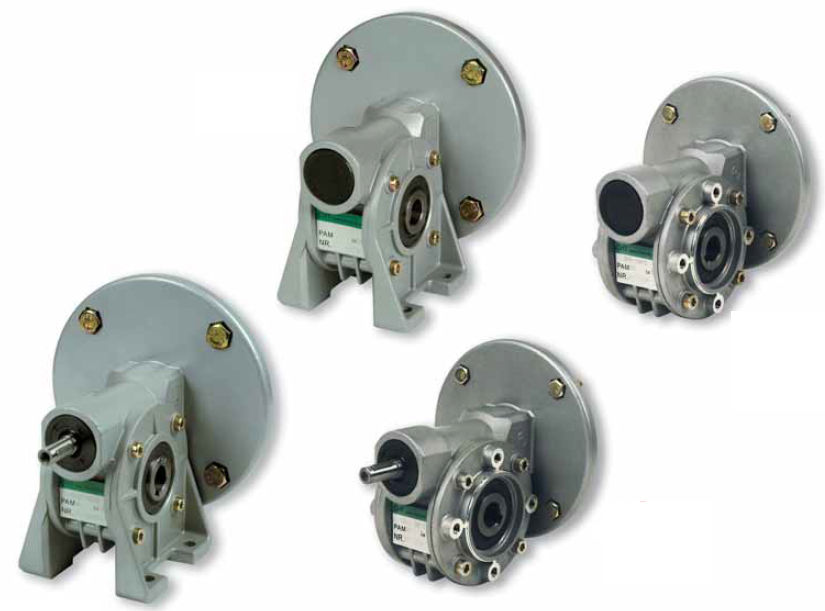

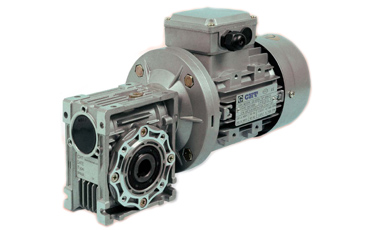

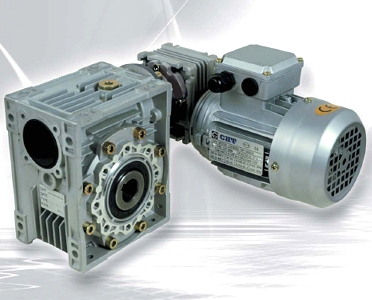

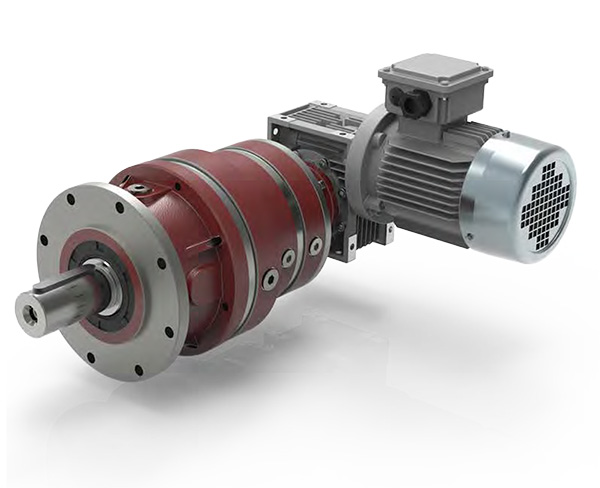

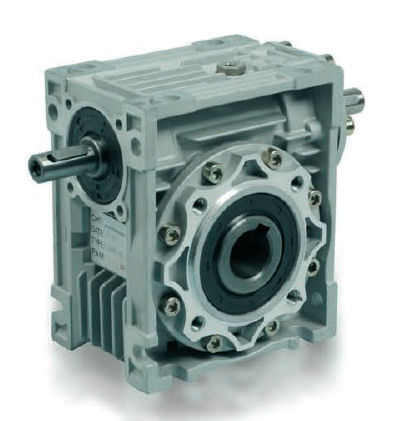

Высокая надежность, компактные размеры и простая конструкция — одни из основных характеристик новых планетарных редукторов Chiaravalli. Одним из основных преимуществ наших планетарных редукторов является простота сборки электрических и гидравлических двигателей, червячных редукторов (серия CHM) и первичных валов.
Кроме того, они могут быть собраны с различными выходными фланцами или валами, все эти характеристики делают их пригодными для нескольких промышленных применений.
Планетарные редукторы Chiaravalli доступны в линейном исполнении (CHPL) и угловом (CHPLB). Наш ассортимент охватывает 11 типоразмеров трансмиссий, от 100 даН.м до 3500 даН.м, с понижением скорости от 3,55: 1 до 3422: 1 и более с четырьмя ступенями понижения (они доступны по запросу). Планетарные редукторы Chiaravalli доступны на антикоррозийно обработанной поверхности, готовой к покраске.

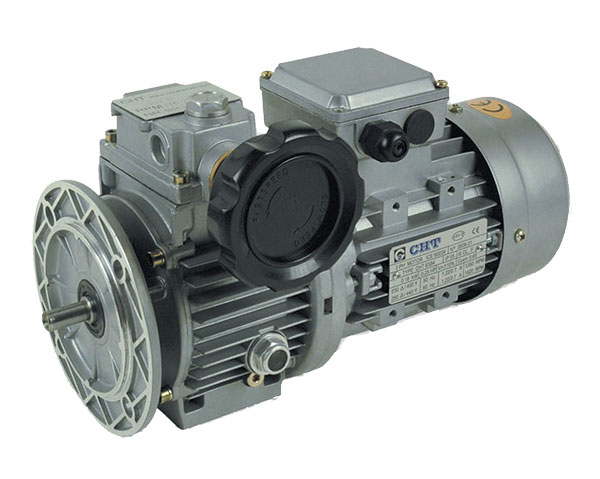

Вариаторы Chiaravalli
Chiaravalli представляет линейку механических вариаторов с масляным охлаждением серии CHV типоразмеров 02-05-10-20-30-50.
Основные особенности
Диапазон вариации 1: 5
Равномерная и бесшумная работа
Пара растет на низких оборотах
Высокая эффективность
Входной и выходной фланцы B5
Компактная форма
Ящики алюминиевые размер 02-05-10
Окрашен в серый цвет RAL 9022

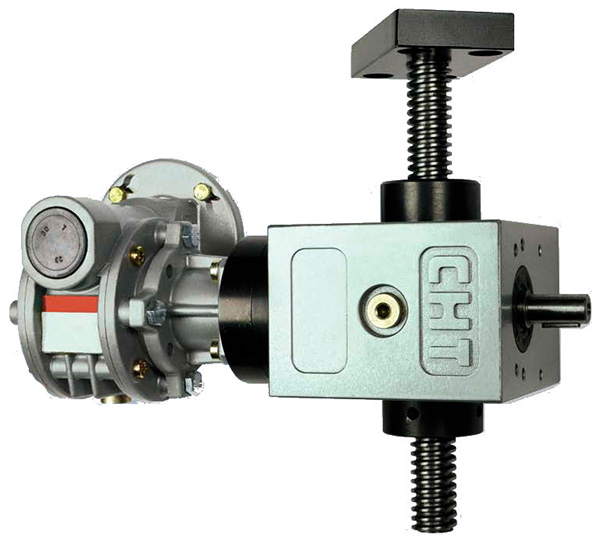

Механические домкраты Chiaravalli
Новая линия продукции Martinetti Meccanica, также называемая CHT,интегрирует и дополняет модельный ряд артиклей посвящённых механическим передачам.
Новая линия продукции применяет материалы высокого качества и абсолютной точности, используя современную технику Chiaravalli. Основные элементы, входящие в состав конечного продукта Martinetto, производятся в больших сериях, строго контролируются и сохраняются.
Особенности продукта
— модульность
— кастомизация
— высокопрочный чугунный корпус
— червячная передача закаленная и шлифованная
— смазка с длительным сроком службы

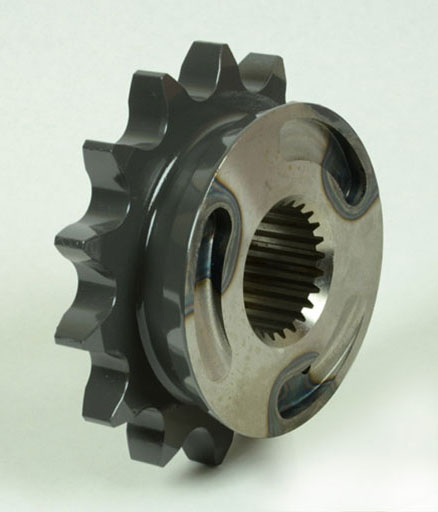

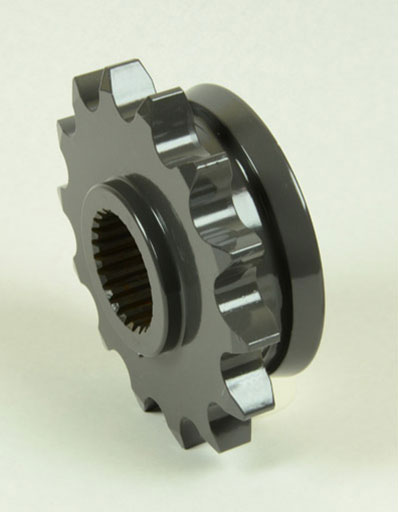

Механические звездочки Chiaravalli
Механические звездочки Chiaravalli, разработанные для цепей, производимых Chiaravalli, представляют собой универсальное решение для потребностей промышленности в секторе гибких механических трансмиссий и являются результатом производственного процесса, разработанного для достижения высших технических характеристик и качества.
Наша производственная программа включает в себя звездочки и колеса, разработанные для цепей, произведенные в соответствии с принципами и с самыми последними стандартами и международными унифицированными стандартами: UNI, ISO, DIN, ANSI и т. Д. Однако стандарты определяют профиль с минимальными размерами и профиль с максимальными размерами колесного пространства для цепей и роликов, а фактический профиль должен находиться в пределах этих значений.
Наша программа продаж включает в себя одно- и многорядные роликовые цепи, а также специальные цепи, подходящие для любого промышленного применения, и Chiaravalli также может изготавливать звездочки и дисковые колеса, подходящие для цепей, в конкретном исполнении, изготовленные для волочения любого материала, с индукционной закалкой и корпусом. — закалка и упрочнение стальных колес и звездочек.

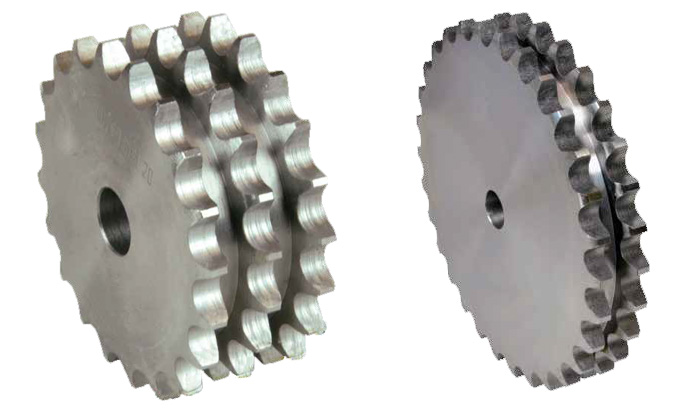

Пластинчатые колеса, цепные колеса, ступицы и адаптеры Chiaravalli
Ассортимент пластинчатых колес, разработанных для цепей, производимых нашей компанией, обеспечивает всестороннее решение потребностей промышленности в секторе гибких механических трансмиссий и является результатом производственного процесса, разработанного для достижения высших технических характеристик и качества. производительность.
Звездочки и дисковые колеса из стали, нержавеющей стали, чугуна в соответствии с DIN и ASA для одинарного, двойного и тройного шага от 5 мм до 2 дюймов.
Звездочки с коническим замком для одинарных, двойных и тройных звездочек от 3/8 до 1 дюйма с шагом 1/4, а также зубьев THF. Звездочки с закаленными зубьями THF с шагом от 3/8 дюйма до 1 дюйма с обработанным отверстием, шпоночной канавкой и отверстием для установочного винта.

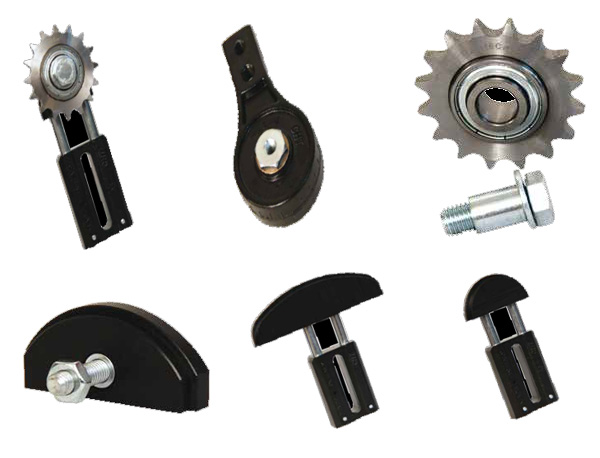

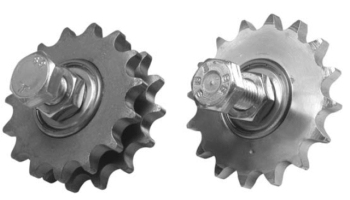

натяжитель цепи Chiaravalli
Chiaravalli производит все свои автоматические натяжители в Италии. Наши автоматические натяжители поддерживают постоянное натяжение цепей и ремней. Их автоматическое натяжение улучшает характеристики и увеличивает срок службы цепей и ремней, тем самым сокращая необходимость их технического обслуживания. Кроме того, натяжные устройства также можно использовать в качестве прижимных устройств, чтобы удерживать любой предмет в желаемом положении при движении на линиях транспортной ленты.
Натяжители доступны в большом количестве моделей и размеров, они используются в нескольких приложениях, таких как сельскохозяйственные машины, конвейерные ленты, упаковочные, разливочные и печатные машины, а также в промышленных приложениях, где задействованы цепи или ремни. Высокое качество используемых материалов и точность процесса обработки деталей делают наши натяжители, изделия более высокого качества, долговечными, способными выдерживать большие нагрузки в любых условиях. Все натяжители с алюминиевым корпусом / основанием окрашены в черный цвет путем катафореза.
Этот процесс заключается в погружении деталей в постоянный электрический ток. Нанесенная пленка придает натяжителям эстетические и антикоррозионные свойства, продлевая срок их службы. Натяжители могут быть выполнены в виде отдельных элементов, в линейных версиях AS и L и вращающихся T и E, или в комплекте со звездочками натяжителя цепи, роликом натяжителя ремня или скользящим блоком натяжителя цепи (из полиэтилена UHMW высокой молекулярной массы 1.000.000 черного цвета).

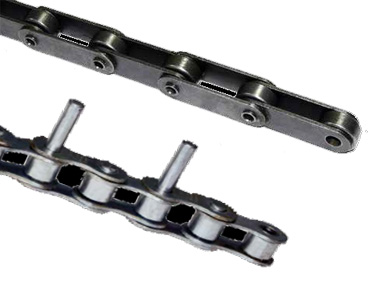

Pоликовые цепи Chiaravalli
ЦЕПИ
Роликовые цепи TPM
Роликовые цепи QRC
Роликовые цепи CRT
НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ ИЗ ПОЛИЭТИЛЕНА
Направляющая цепи из полиэтилена
Металлический стальной держатель
Цилиндрические передачи и рубчатые рейки Chiaravalli
Прямые шестерни и рейки — классические компоненты для механической передачи вращательных и поперечных движений между движущимися частями машин. Это объясняет, почему эти компоненты так широко распространены и используются в такой большой степени в различных секторах общей механики, что на практике невозможно найти приводную цепь жесткого типа, в которой не использовались бы эти основные компоненты.
Мы предлагаем промышленности широкий ассортимент шестерен и зубчатых реек общего назначения, объединенных в стандартизированную серию, которая отличается превосходным качеством. Шестерни и зубчатые рейки, изготовленные из стандартизированной стали C40, изготавливаются с модульными размерами в соответствии с эталонным профилем, соответствующим DIN 3972 II, и полным радиусом головки.
Это обеспечивает полное зацепление у основания зуба с очевидным увеличением сопротивления изгибу. Внутренние спецификации, определяющие геометрию зуба, предписывают маркированный профиль «K» для боковой поверхности со строгим ограничением ошибок профиля до отрицательных отклонений. Это положительно влияет на уровень шума зубчатой пары, так как зацепляющие удары по головке зубьев уменьшаются.
Ассортимент используемых станков, почти полностью состоящий из очень современных станков с передовыми характеристиками и дизайном, позволяет нашей компании производить шестерни на основе чертежей качественно по очень конкурентоспособной цене.

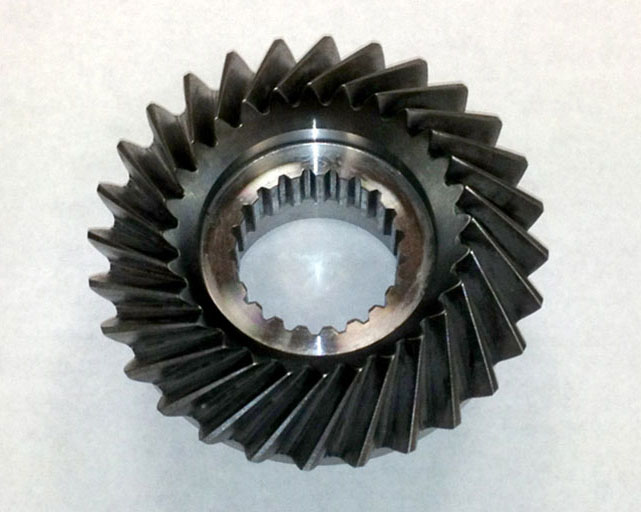

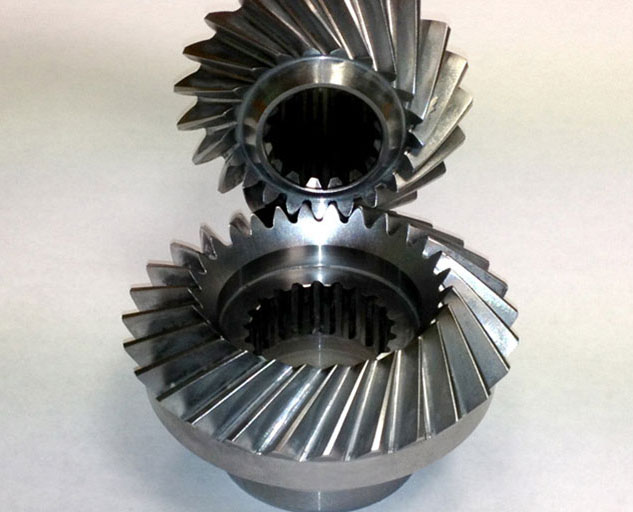

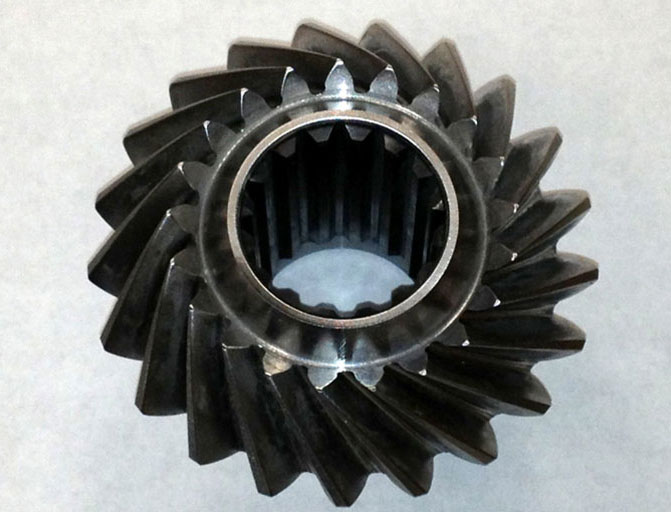

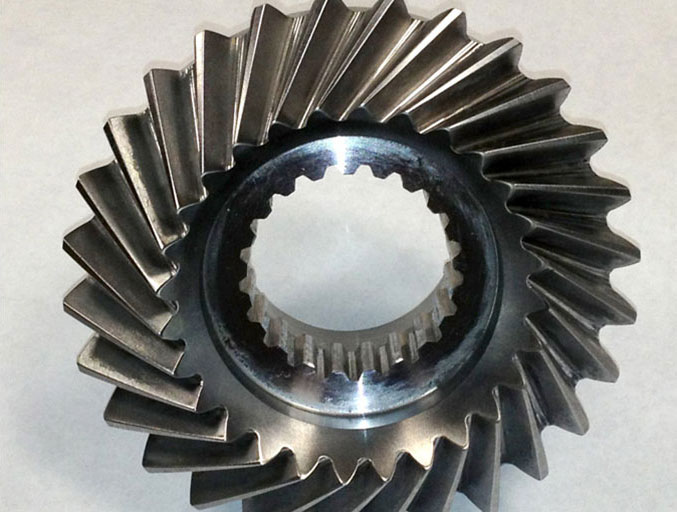

Конические шестерни Chiaravalli
Внешняя конфигурация конических зубчатых колес Chiaravalli соответствует критериям выбора размера, установленным стандартами DIN 3971, а геометрия зуба, скорректированная путем смещения профилей и изменения конуса, является особым решением, эксклюзивным для Chiaravalli.
Все конические шестерни, производимые Chiaravalli, будут производиться в соответствии с процедурой огибания профиля на современных зуборезных станках, что позволяет Chiaravalli обеспечивать удовлетворительный уровень качества благодаря систематической проверке допусков обработки. Для этого технологического сектора также оборудование и ассортимент машин, имеющихся в распоряжении Chiaravalli, позволяют компании производить конические шестерни на основе чертежей и в соответствии с техническими условиями Заказчика.

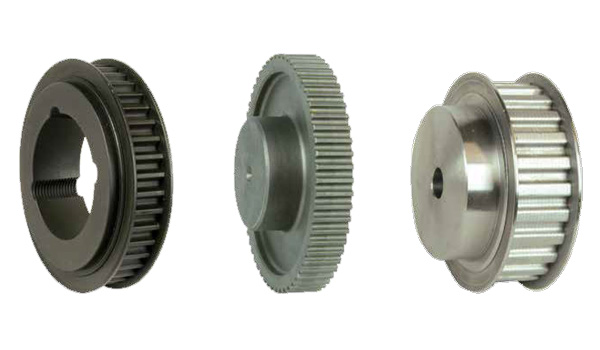

Шкивы ГРМ Chiaravalli
Зубчатые ремни и шкивы имеют большое значение в синхронных приводах на основе гибких компонентов. Эти компоненты позволяют эффективно и очень экономично преодолевать проблемы, проблемы, которые в противном случае потребовали бы использования кинематических передач движения или передач с шарнирно-сочлененными звеньями.
Фактически, характеристики, обеспечиваемые синхронными ременными приводами, аналогичны характеристикам как цепей, так и зубчатых передач, однако ремни и шкивы по сравнению с ними имеют дополнительные преимущества, вытекающие из их конструктивных особенностей.
Качество синхронной передачи в равной степени зависит от характеристик ремня и шкива, которые, следовательно, должны соответствовать строгим критериям проектирования и изготовления.
Chiaravalli пользуется техническим сотрудничеством с наиболее квалифицированными производителями ремней по всему миру и производит полный ассортимент компании зубчатых шкивов и зубчатых шкивов Chiaravalli в соответствии с действующими стандартами, но с внесением ряда регулировок, направленных на улучшение характеристик соответствия ремню.

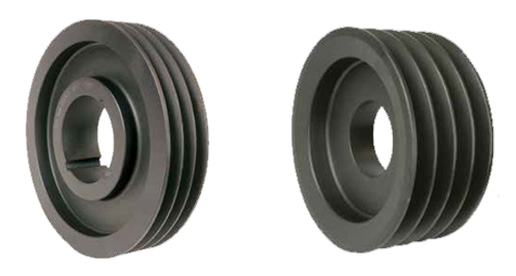

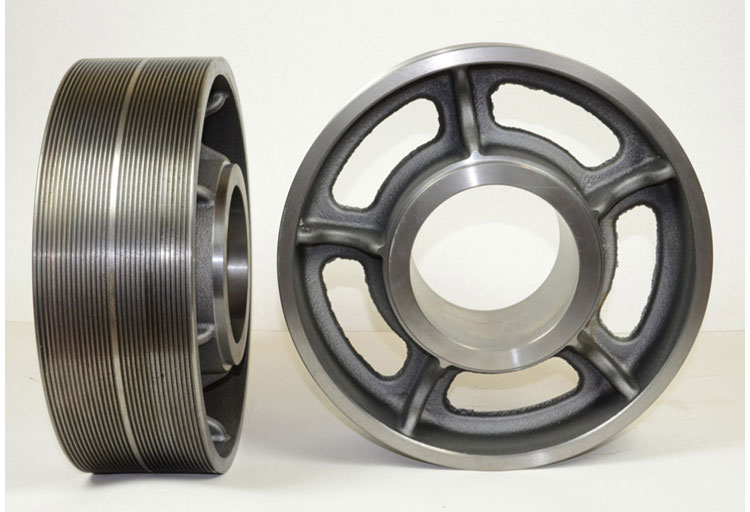

Шкивы клиноременные Chiaravalli
Все шкивы клинового ремня Chiaravalli соответствуют требованиям действующего законодательства и изготовлены из чугуна GG 20 с защитным фосфатом. При нормальной работе шкивы статически сбалансированы, и этого достаточно для периферийных скоростей до 25 м / с.
Для более высоких скоростей необходима динамическая балансировка по запросу. Chiaravalli Group SpA может выполнить, по запросу, балансировку шкивов диаметром до 630, с балансировочным ЧПУ, сопровождаемым сертификатом выполненной балансировки. Шкивы из чугуна со скоростью более 35 м / сек не самые подходящие, и для этого требуется использование высокопрочного материала.

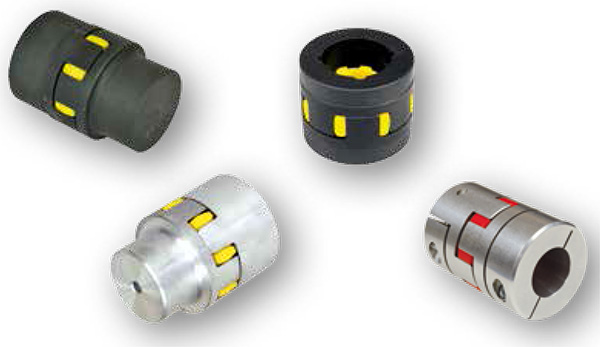

Гибкие муфты Chiaravalli GIFLEX
Гибкие торсионные муфты, являющиеся соединительными устройствами между вращающимися валами, предназначены для обеспечения безударной передачи крутящего момента и компенсации незначительных отклонений соосности при эксплуатации между валами при промышленном использовании.
Ассортимент эластичных муфт GE-T Chiaravalli обеспечивает такой уровень производительности, а также обеспечивает отличное качество благодаря точности обработки и выбору используемых материалов.
Общий уровень надежности, обеспечиваемый муфтами GE-T, обеспечивается удовлетворительным сроком службы муфт.
Работа гибких торсионных муфт, таких как муфты типа GE-T или аналогичные, характеризуется пропорциональностью крутящего момента и торсионного угла, а также способностью компенсировать ограниченные угловые и радиальные смещения.
Ключевые характеристики не менее важны, но которые труднее интерпретировать, представлены коэффициентом поглощения и собственной частотой или резонансом.
